全自動激光膜切機在柔性線路板（FPC）上的應用

全自動激光膜切機在柔性線路板（FPC）上的應用

隨著消費電子、新能源、5G通信、可穿戴設備等領域快速迭代，柔性線路板（FPC）朝著微型化、輕薄化、高密度、高可靠性方向持續升級。傳統機械模切、沖壓、蝕刻、機械鉆孔等加工工藝，存在精度不足、應力損傷、工具損耗大、良品率低、工藝靈活性差等諸多痛點，難以適配高端FPC的精密加工需求。博特精密全自動激光膜切機依托自研高精度紫外/皮秒激光加工技術、高清智能視覺定位與全自動化作業體系，憑借無接觸、超低溫、超高精密、綠色環保的核心優勢，針對性解決FPC精密加工難題，已成為FPC生產制造中覆蓋膜加工、外形裁切、開窗開槽、微孔加工等核心工序的專用核心設備，全面賦能FPC產業智能化、精細化升級。

一、全自動激光膜切機核心技術優勢（適配FPC加工特性）

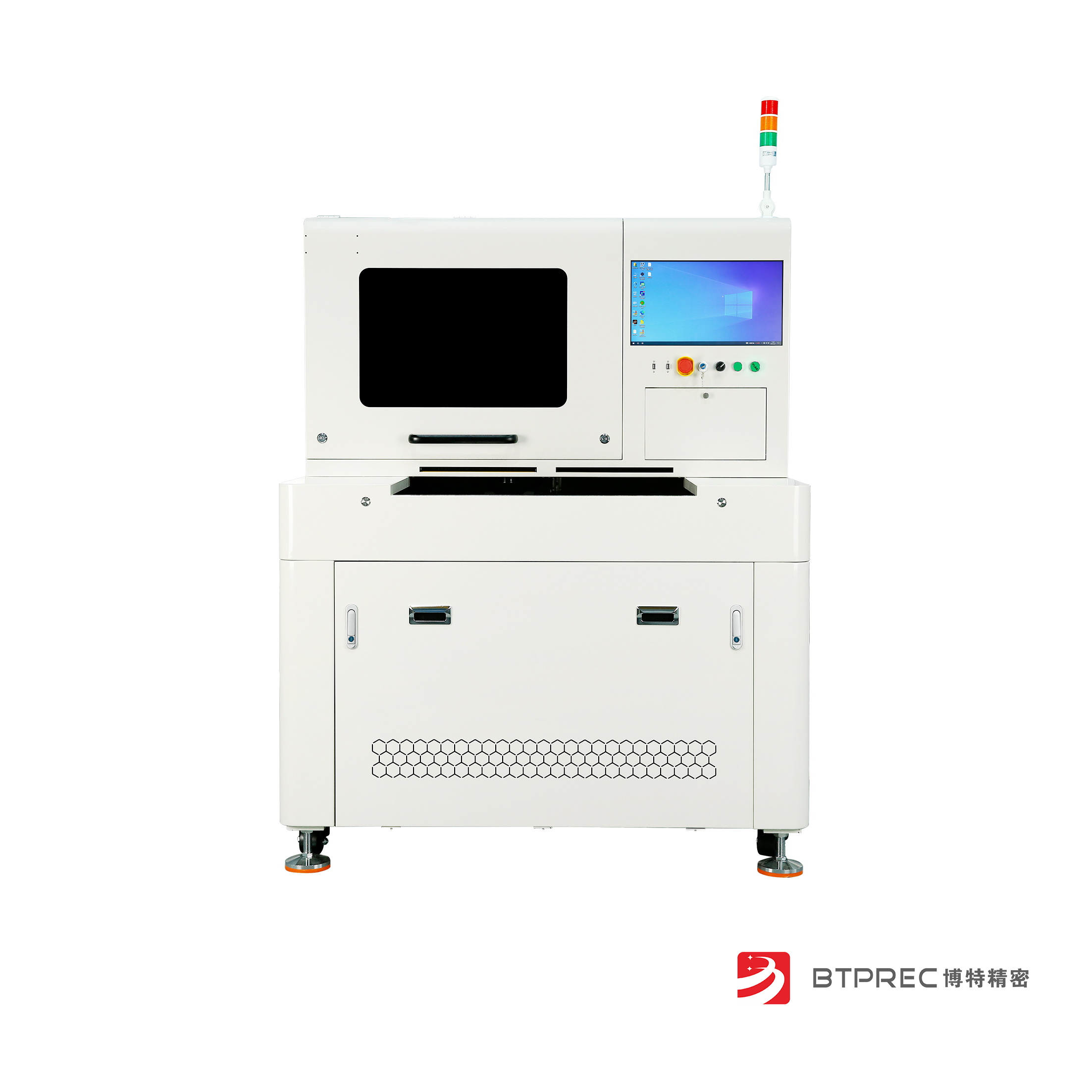

FPC主要由PI基材、銅箔、覆蓋膜、膠層等柔性輕薄材料構成，部分產品為多層復合結構，對加工精度、熱影響、切口平整度要求極高。博特精密針對FPC柔性材料特性深度優化設備技術體系，旗下H-UV系列、皮秒系列全自動激光膜切機，相較于傳統工藝和普通激光設備具備顯著的差異化優勢，完美適配高端FPC量產加工標準。

其一，超高加工精度，適配微型化制程。博特精密設備搭載高剛性大理石精密平臺與直線電機驅動系統，設備重復定位精度可達±1μm，整體切割精度穩定在±0.01mm，開窗位置偏差≤±5μm，深度切割誤差控制在±3μm以內。搭配高精度振鏡高速飛行切割技術，激光聚焦最小光斑可達10-15μm，可精準完成25μm極薄PI膜、0.1mm超薄覆蓋膜的精密加工，能夠輕松應對高密度FPC線路、微型焊盤、超細間距等微結構加工場景，徹底杜絕尺寸偏差引發的焊接失效、裝配不良等問題。

其二，超低溫冷加工，保障板材完整性。博特精密FPC專用激光膜切機采用355nm紫外冷光源與皮秒超快激光雙配置，依托低能高頻加工原理，實現純冷加工工藝。非接觸式激光束加工無機械擠壓、無沖壓應力，從根源避免FPC板材變形、翹曲、分層、銅箔脫落等缺陷。同時通過精準的激光功率動態調控技術，將熱影響區嚴格控制在5μm以內，遠優于行業普通設備標準，加工切口無碳化、無焦邊、無膠體拉絲，最大程度保護FPC內部精密線路與復合膠層結構，適配多層帶膠FPC、超薄柔性板材加工。

其三，全自動化作業，高效降本增效。設備集成卷料全自動上下料、智能收卷、高精度自動糾偏、視覺自動對位系統，支持卷對卷、卷對板、單張板多模式加工，可實現24小時不間斷穩定量產，持續工作時長遠超傳統加工設備。配套博特專屬FPC智能切割軟件，可自動識別板材位置、智能優化切割路徑，支持分圖加工、陣列批量加工、異形一鍵成型加工，加工效率較傳統機械模切提升5-8倍，較普通激光設備提升30%以上。設備無需模具、無斷鉆耗材損耗，運行穩定性極強，大幅降低耗材成本、人工干預成本與設備維護成本。

其四，工藝靈活環保，適配多元化需求。博特精密激光膜切機無需定制專用模具，導入CAD、DXF等通用數字文件即可快速切換加工圖形，快速適配異形、不規則、多層復合FPC結構加工，大幅縮短新品研發與換型迭代周期。全程無化學藥水蝕刻、無粉塵污染，加工切口光滑無毛刺、無需二次打磨清洗，FPC加工良品率穩定維持在99%以上，徹底解決傳統工藝良品率低、二次加工繁瑣的痛點，完全契合電子制造綠色生產標準。

二、在FPC生產中的核心應用場景

（一）FPC覆蓋膜（CVL）精密開窗與切割

覆蓋膜是FPC的核心防護材料，起到絕緣、防潮、防氧化、保護線路的作用，需精準開窗暴露焊盤、觸點以滿足焊接裝配需求，是FPC加工的關鍵工序。博特精密全自動激光膜切機針對FPC覆蓋膜加工痛點，采用專屬綠光分層切割與紫外無碳化切割復合技術，能量控制精度達±2%，可針對帶膠覆蓋膜、超薄PI覆蓋膜進行精準分層剝離切割，徹底解決傳統工藝開窗殘留、膠體拉絲、邊緣起翹、局部碳化等常見問題。針對曲面FPC、異形結構覆蓋膜，設備依托視覺自適應對焦功能，保障板材全域切割精度，開窗后焊盤平整潔凈、無膠層殘留，極大提升后續貼片、焊接的可靠性，廣泛應用于智能手機、智能穿戴設備高端FPC的大批量標準化生產。

（二）FPC外形輪廓與異形裁切

傳統沖壓工藝加工FPC外形，易出現邊角崩裂、板材拉伸變形，且難以加工復雜異形輪廓。博特精密激光膜切機依托柔性化數字編程加工能力，可一次性完成各類常規及異形FPC的外形裁切、邊角修邊、缺口開槽加工。針對多層復合FPC、軟硬結合板、超薄柔性板材，可實現逐層精準切割，精準控制切割深度，有效規避底層基材破損、精密線路受損等問題。設備加工后的FPC邊緣平整、無毛刺、無分層、無碳化，尺寸一致性極高，完全滿足高端精密電子元器件的嚴苛裝配公差要求，深度適配折疊屏手機、智能手表、VR設備等高端精密FPC產品加工場景。

（三）FPC微孔、微槽精密加工

高密度FPC產品需加工大量微型導通孔、定位孔、散熱槽，傳統機械鉆孔斷鉆率高達8%，易出現孔位偏移、孔壁粗糙、基材開裂等問題。博特精密全自動激光膜切機憑借超精密激光加工能力，可實現超微細孔、窄槽的一體化成型加工，最小加工孔徑可達10μm級，孔壁光滑無殘渣、無基材裂紋、無氧化發黑問題。同時支持大批量陣列微孔高速同步加工，孔位精度、尺寸一致性極佳，有效提升FPC線路導通穩定性與產品可靠性，充分滿足5G通信、高端工控設備、精密醫療電子FPC的高密度布線加工需求。

（四）FPC輔料與配套膜材加工

在FPC模組組裝環節，博特精密激光膜切機可適配全品類FPC配套柔性膜材加工，涵蓋FPC補強膜、絕緣保護膜、OCA光學膠、ITO導電膜、屏蔽膜等輔料的精密裁切、開槽、鏤空加工。設備支持多層膜材復合同步加工，可精準鎖定切割深度，嚴格杜絕切穿底層功能結構、損傷基材的情況，完美適配FPC模組貼合、屏蔽、絕緣、散熱等裝配工藝需求，實現FPC主輔材一體化精密加工，簡化生產工序、提升整體生產效率。

（五）FPC追溯打標與精密標識

博特精密激光膜切機可集成一體化激光打標模塊，無需更換設備即可在FPC板材、覆蓋膜表面完成永久性微細打標，可加工高清二維碼、條碼、型號標識、生產追溯編碼。激光打標無油墨污染、無磨損脫落，標識清晰精準，加工過程不損傷FPC基材與表層精密線路，可實現單塊FPC全生產流程溯源管控，助力FPC工廠搭建標準化、智能化品質管控體系，適配高端電子制造的溯源管理要求。

三、典型加工工藝方案與技術參數

針對不同厚度、結構的FPC產品，博特精密全自動激光膜切機配備專屬差異化工藝方案，形成成熟的標準化精密加工體系。針對25μm-100μm超薄PI覆蓋膜，采用355nm紫外冷加工工藝，熱影響區≤5μm，實現無碳化、無殘留精密開窗切割；針對多層帶膠FPC復合板材，采用綠光分層精準切割工藝，逐層均勻剝離，有效規避膠體溢膠、分層脫落、基材損傷等問題；針對大批量標準化FPC產品，啟用卷對卷全自動加工模式搭配高速飛行切割技術，大幅提升量產效率與產品一致性。博特精密FPC專用激光膜切機核心參數行業領先，加工幅面可達350*500mm，重復定位精度±1μm，切割精度穩定±0.01mm，完全覆蓋民用、工業級、高端精密FPC的生產標準。

四、行業應用價值與發展趨勢

在FPC產業升級進程中，全自動激光膜切機徹底解決了傳統加工工藝的精度瓶頸、良品率瓶頸與自動化瓶頸。從生產效益來看，設備無人化全自動作業大幅減少人工投入，零模具損耗、低故障運行有效降低生產成本，高良品率減少原材料浪費，助力企業實現降本增效；從產品品質來看，超高精度、無應力加工特性保障了高端FPC的穩定性、可靠性，支撐FPC向微型化、高密度、柔性可折疊方向迭代；從產業發展來看，綠色無耗材的加工模式契合電子制造環保政策，全流程智能化加工適配智能制造、無人化工廠的建設需求。

未來，隨著5G、人工智能、可穿戴智能設備、柔性顯示、新能源汽車電子等領域的高速發展，FPC的應用場景將持續拓展，結構復雜度與精度要求將不斷提升。全自動激光膜切機將朝著超精密皮秒加工、高速大幅面量產、多工藝一體化集成、極低熱損傷方向升級，進一步攻克超薄膜材、超微結構、多層復合異形FPC的加工難題。博特精密也將持續深耕FPC精密加工領域，迭代優化激光加工工藝與設備性能，打造更高精度、更高效率、更高穩定性的專用激光膜切設備，持續助力高端FPC智能制造升級，推動國內FPC產業向高端化、國際化邁進。
